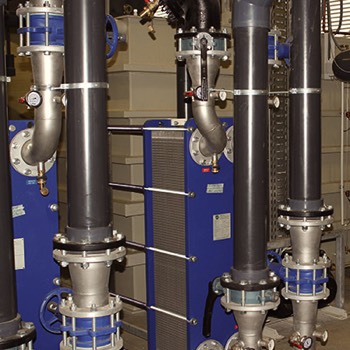

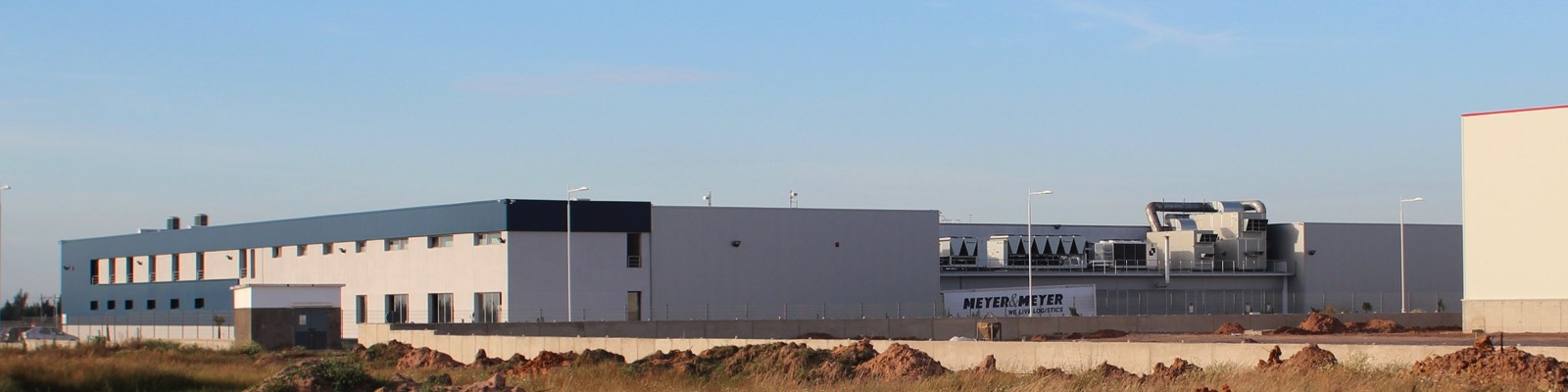

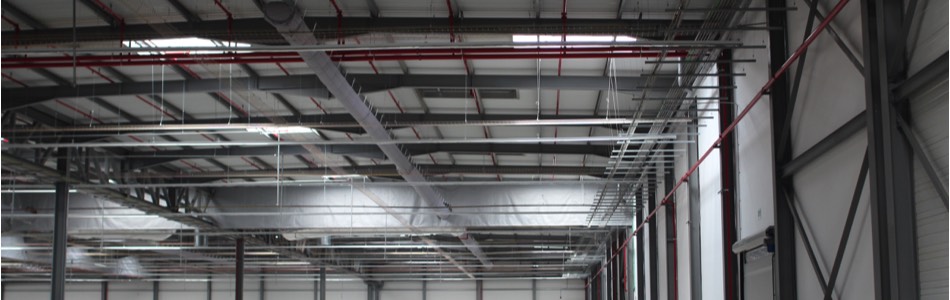

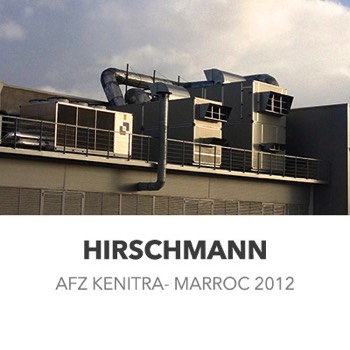

HIRSCHMANN
AFZ Kenitra - MARROC 2012

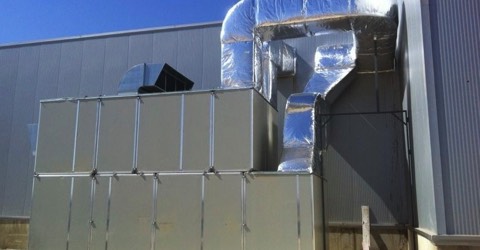

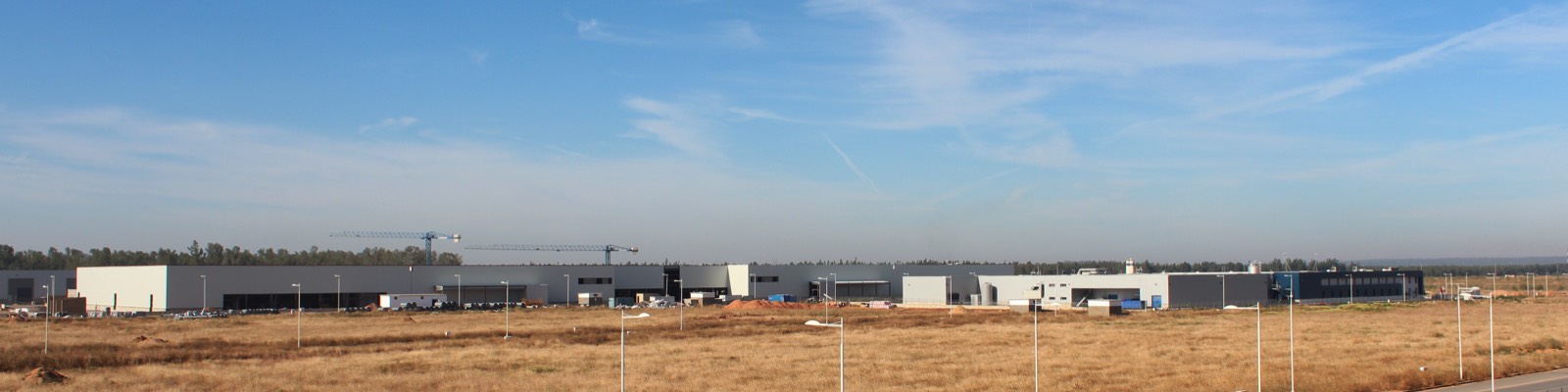

La Fourniture et la pose de l’installation de Climatisation et de l’installation de Cooling Procès d’un BATIMENT INDUSTRIEL a l’Atlantic Free Zone de Kenitra- MAROC
Subministrament i posada en marxa de la instal·lació de climatització i la instal·lació de cooling process d'un edifici industrial a l'Atlantic Free Zone de Kenitra-MARROC

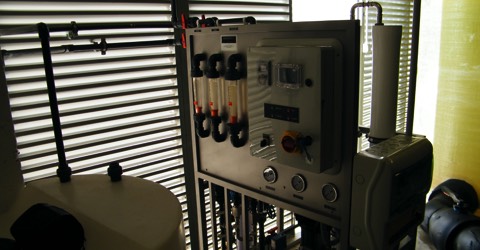

· Instal·lació de climatització, refredament de procés i tractament de l’aigua.
· Superfície d'hangar amb climatització i instal·lació de refredament de procés: 9.800 m2.

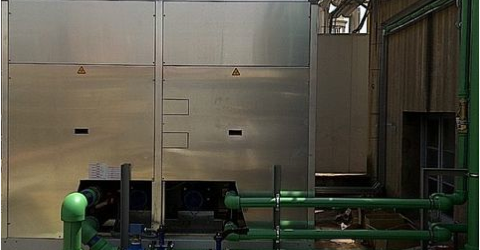

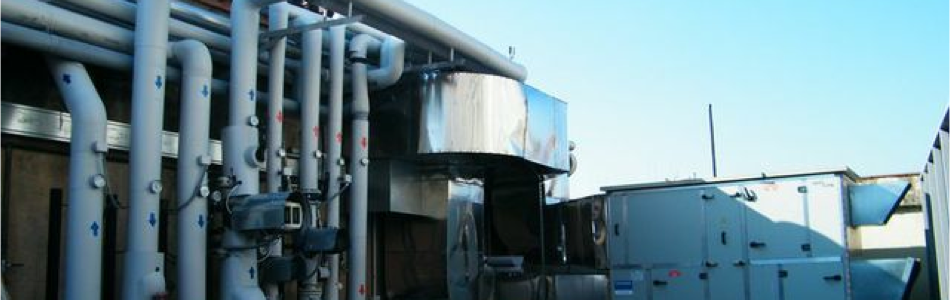

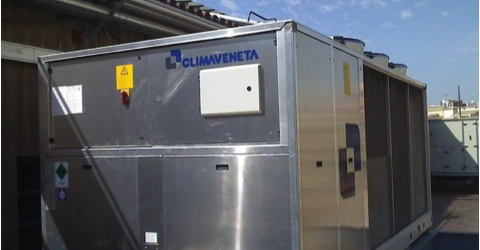

· Refredadores aire-agua CLIMAVENETA i bombes de calor de quatre cicles, climatitzadors SERVOCLIMA amb recuperació de calor i free-cooling.
· Superfície edifici d’oficines de 3.980 m2 amb climatització VRV Mitsubishi.

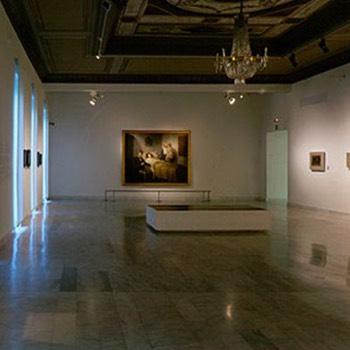

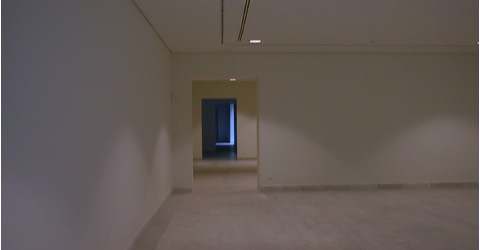

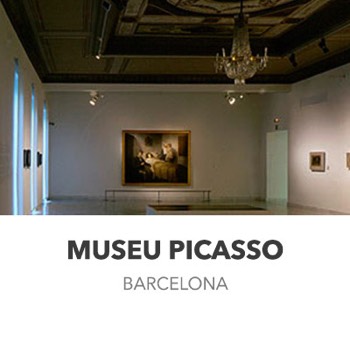

MUSEU PICASSO
Barcelona
Aquesta estabilitat, especialment la humitat, requereix línies completes de processament i especialment un sistema de control de pressió. Per això, s’ha adoptat un sistema de condicionadors d’aire i aigua. La planta d’energia tèrmica es troba en la coberta. La producció de fred es fa per compressor de cargol en central de refrigeració, condensador d’aire amb ventiladors axials i recuperació parcial de calor. Per mantenir el nivell de soroll de la màquina en el més baix hi ha un control de la condensació mitjançant la reducció de la velocitat del ventilador i el compressor. Per assegurar la capacitat de deshumificació del refredador de l’aigua, el tractament de les unitats opera entre 6 i 1º C. El recuperador s’utilitza per escalfar parcialment l’aire quan es realitza la deshumidificació. La màquina està equipada amb el seu propi sistema de control, protecció i de comunicació amb el sistema de gestió centralitzada. Producció de calor: l’aigua calenta es produeix en una caldera de gas de condensació amb cremador modulant que regula el flux d’aire i gas.

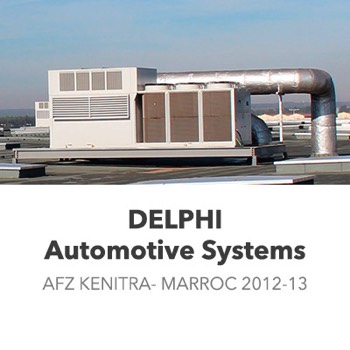

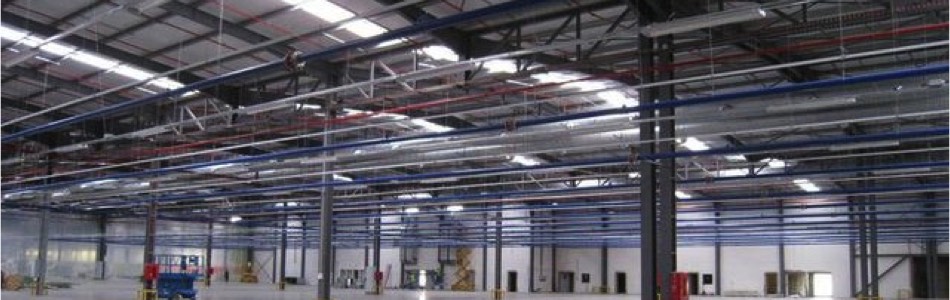

DELPHI Automotive Systems
AFZ Kenitra- MARROC 2012-13

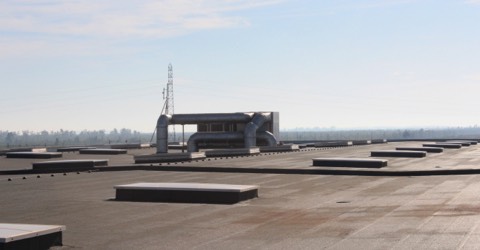

La Fourniture et la pose de l’installation de Climatisation d’un BATIMENT INDUSTRIEL a l’Atlantic Free Zone de Kenitra - MAROC
Subministrament i posada en marxa de la instal·lació de climatització d'un edifici industrial a l’Atlantic Free Zone de Kenitra - MARROC
· Instal·lació de climatització.
· Superfície d'hangar amb climatització: 15.500 m2.

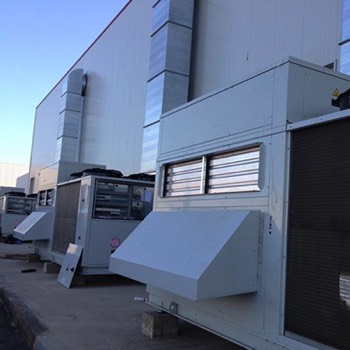

· Quatre unitats Roof-top CIAT amb free-cooling, potència total de 1.106,4 kW.
· Superfície edifici d’oficines i de serveis de 4.500 i 1.210 m2 amb climatització Multi V LG.
LEAR Corporation
AFZ Kenitra - MARROC 2013

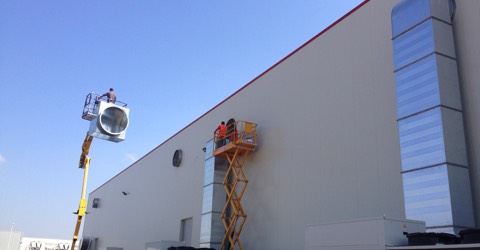

La Fourniture et la pose de l’installation de Climatisation et de protection d’incendies d’un BATIMENT INDUSTRIEL a l’Atlantic Free Zone de Kenitra - MAROC
Subministrament i posada en marxa de la instal·lació de climatització i de la protecció antiincendis d'un edifici industrial a l’Atlantic Free Zone de Kenitra - MARROC
· Instal·lació de climatització i de protecció contra incendis.
· Superfície d'hangar amb climatització i amb protecció contra incendis: 20.900 m2.
· Vuit unitats Roof-top CLIMAVENETA amb free-cooling i potència total de 1.776 kW.
· Xarxa de Sprinfler amb instal·lació de dipòsit reserva de 1.035 m3 i grup de pressió de 517 m3/h i 102 mca.
· Superfície edifici d’oficines i de serveis de 5.130 m2 amb climatització Multi V LG I Roof-Top CLIMAVENETA.

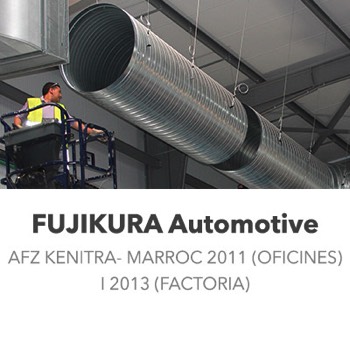

FUJIKURA Automotive
AFZ Kenitra- MARROC 2011 (oficines) i 2013 (factoria)

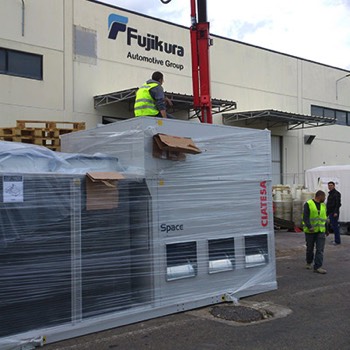

La Fourniture et la pose de l’installation de Climatisation d’un BATIMENT INDUSTRIEL a l’Atlantic Free Zone de Kenitra - MAROC
Subministrament i posada en marxa de la instal·lació de climatització d'un edifici industrial a l’Atlantic Free Zone de Kenitra - MARROC
· Instal·lació de climatització.
· Superfície edifici d’oficines 2.350 m2 amb climatització Multi V LG.
· Superfície d'hangar amb climatització: 11.600 m2.
· Quatre unitats Roof-top bomba de calor CIAT amb recuperació i free-cooling, potència total de 1.106,4 kW.

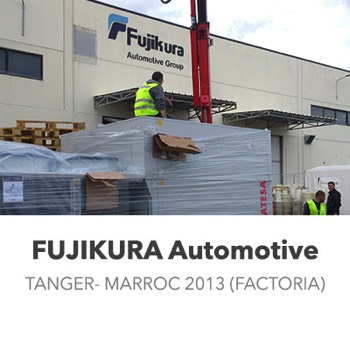

FUJIKURA Automotive
Tanger- MARROC 2013 (factoria)
La Fourniture et la pose de l’installation de Climatisation d’un BATIMENT INDUSTRIEL a la Free Zone de Tanger- MAROC
Subministrament i posada en marxa de la instal·lació de climatització d'un edifici industrial a la Free Zone de Tànger - MARROC
· Instal·lació de climatització.
· Superfície d'hangar amb climatització: 5.150 m2.
· Quatre unitats Roof-top bomba de calor CIAT amb recuperació i free-cooling, potència total de 638,7 kW.

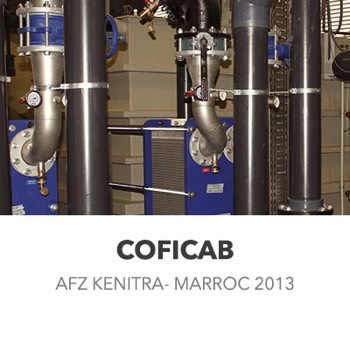

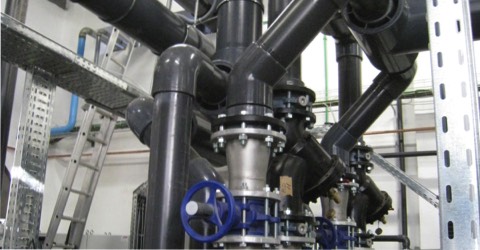

COFICAB
AFZ Kenitra- MARROC 2013
La Fourniture et la pose de l’installation de Cooling Procès et de ventilation d’un BATIMENT INDUSTRIEL a l’Atlantic Free Zone de Kenitra - MAROC
Subministrament i posada en marxa de la instal·lació de cooling process i de ventilació d'un edifici industrial a l’Atlantic Free Zone de Kenitra - MARROC
· Instal·lació de refredament de procés i de ventilació/extracció.
· Superfície de l'hangar: 4.100 m2.

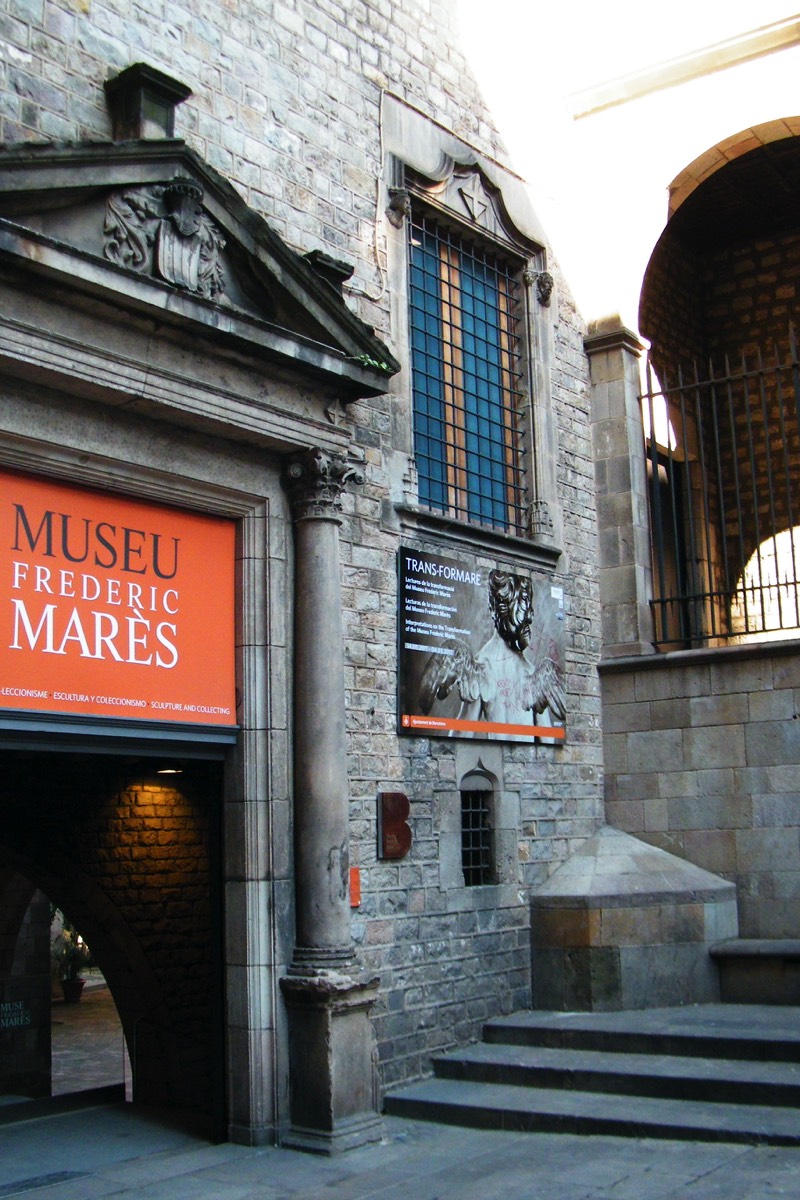

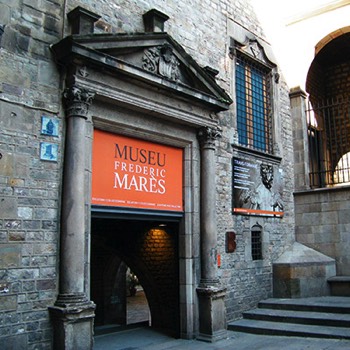

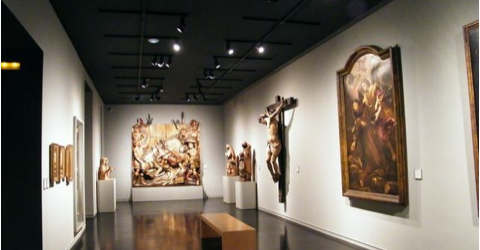

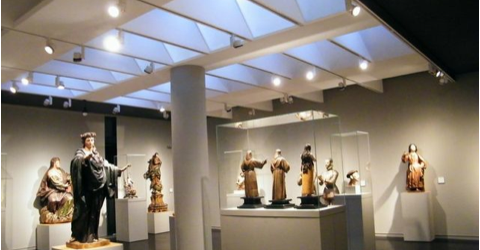

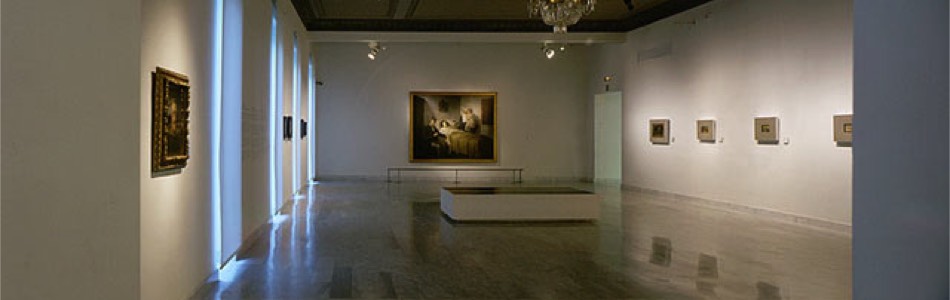

MUSEU FREDERIC MARÈS
Barcelona

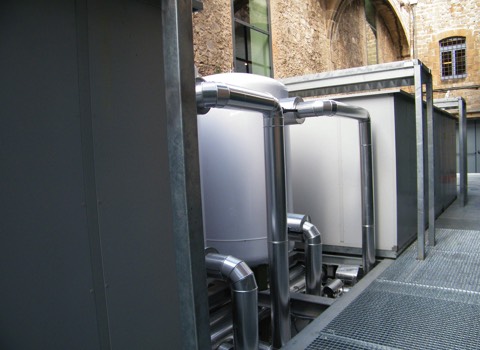

Per a ells s’ha adoptat un sistema d’aire condicionat i aigua modulars. La planta d’energia tèrmica es troba en la coberta i els climatitzadors d’aire estan distribuïts en les plantes del museu, en els espais creats ad hoc.
Producció de fred per compressor de cargol, central de refrigeració, condensador d'aire amb ventiladors axials, amb recuperació parcial de calor. Per mantenir el nivell de soroll de la màquina més baix, té un control de la condensació mitjançant la reducció de la velocitat del ventilador i el compressor. Per assegurar la capacitat de deshumidificació del refredador de l’aigua, el tractament de les unitats opera entre 6 i 1º C. El recuperador s’utilitza per escalfar parcialment l’aire quan es realitza la deshumidificació. La màquina està equipada amb el seu propi sistema de control i protecció i de comunicació amb el sistema de gestió centralitzada.
Producció de calor: l’aigua calenta es produeix en una caldera de gas de condensació amb cremador modulant que regula el flux d’aire i gas.

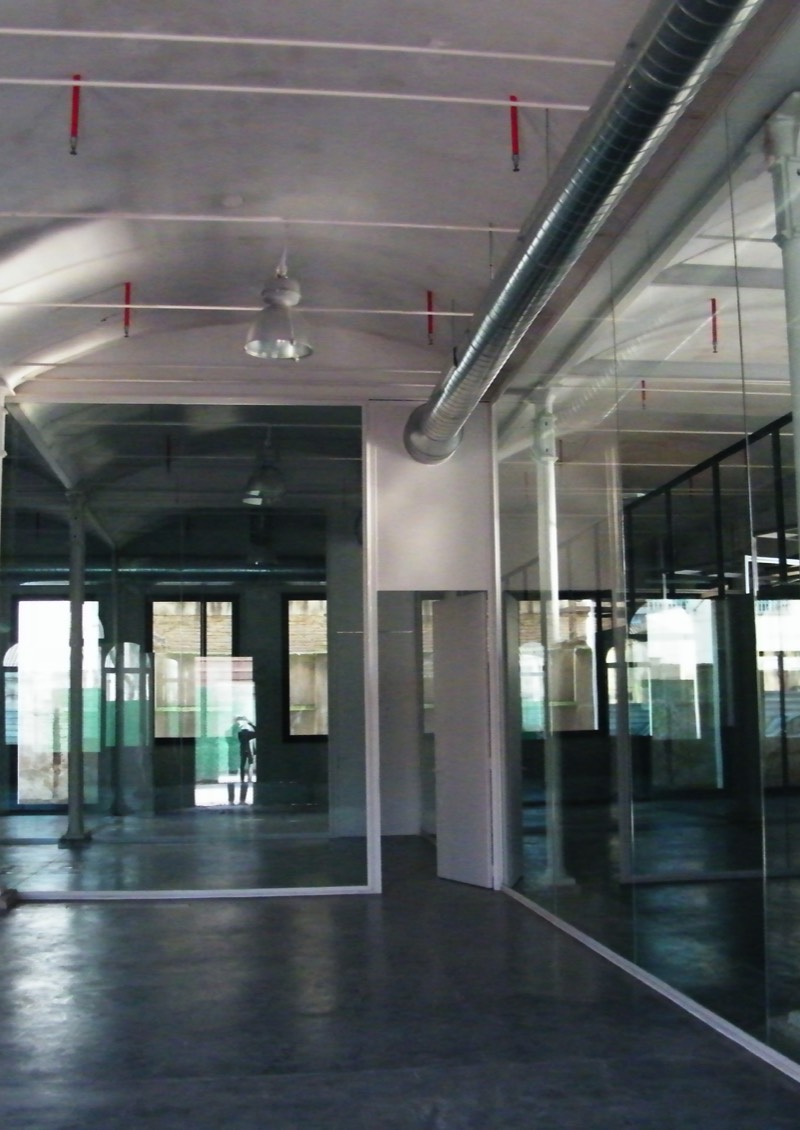

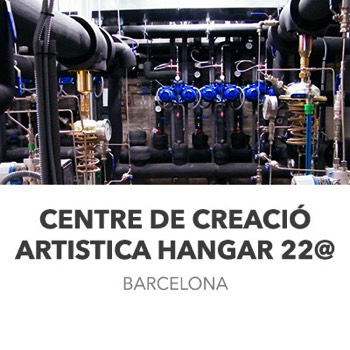

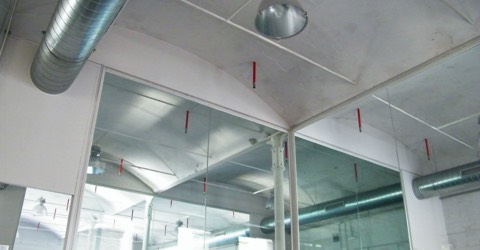

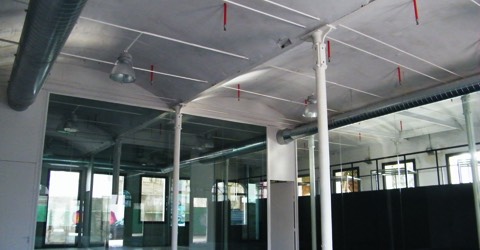

CENTRE DE CREACIÓ ARTISTICA HANGAR 22@
Barcelona
· INSTAL·LACIÓ:
· D'ELECTRICITAT I IL·LUMINACIÓ.
· MÉCANIQUES.
· CLIMATITZACIÓ I INSONORITZACIÓ.
· SEGURETAT I TELECOMUNICACIÓ.
· COMUNICACIONS ESPECIALS I SENYALS.
· SEGURETAT ANTIINCENDIS I DE CONTROL.
El conjunt està constituït per tres naus industrials i la casa del tutor.
La nau 1 disposa de dues plantes d'altura doble, mentre que les naus 2 i 3 disposen solament d’una. Cadascuna té diferents espais, dissenyats per donar cabuda als esdeveniments artístics, i un espai per a l’administració compost d’oficines. El magatzem 2 s’utilitza com un set de filmació i el magatzem 3 és una sala polivalent amb oficines i sales que acullen àudio i vídeo.
La casa del tutor de Can Ricart està rehabilitada per donar cabuda a residències temporals per als artistes.

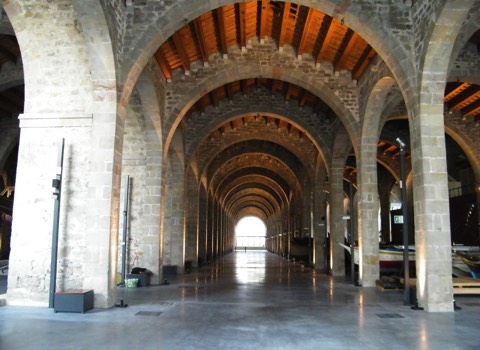

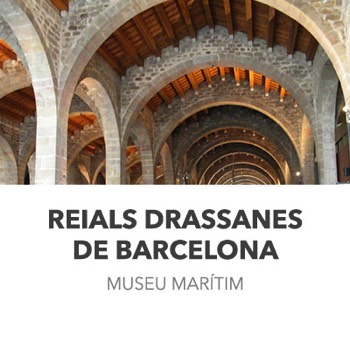

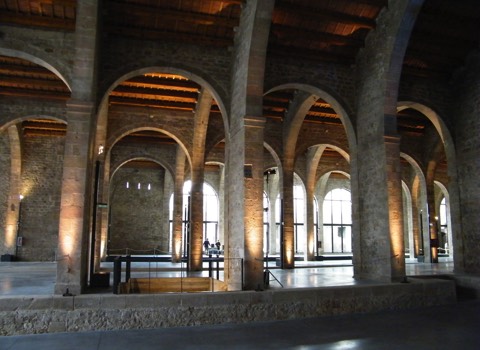

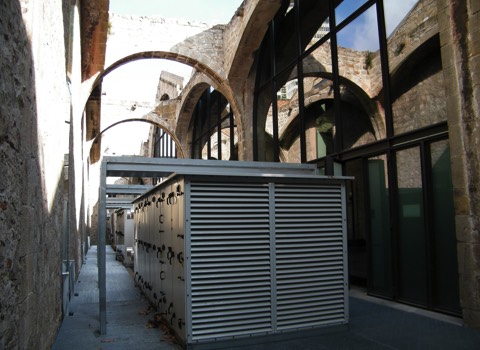

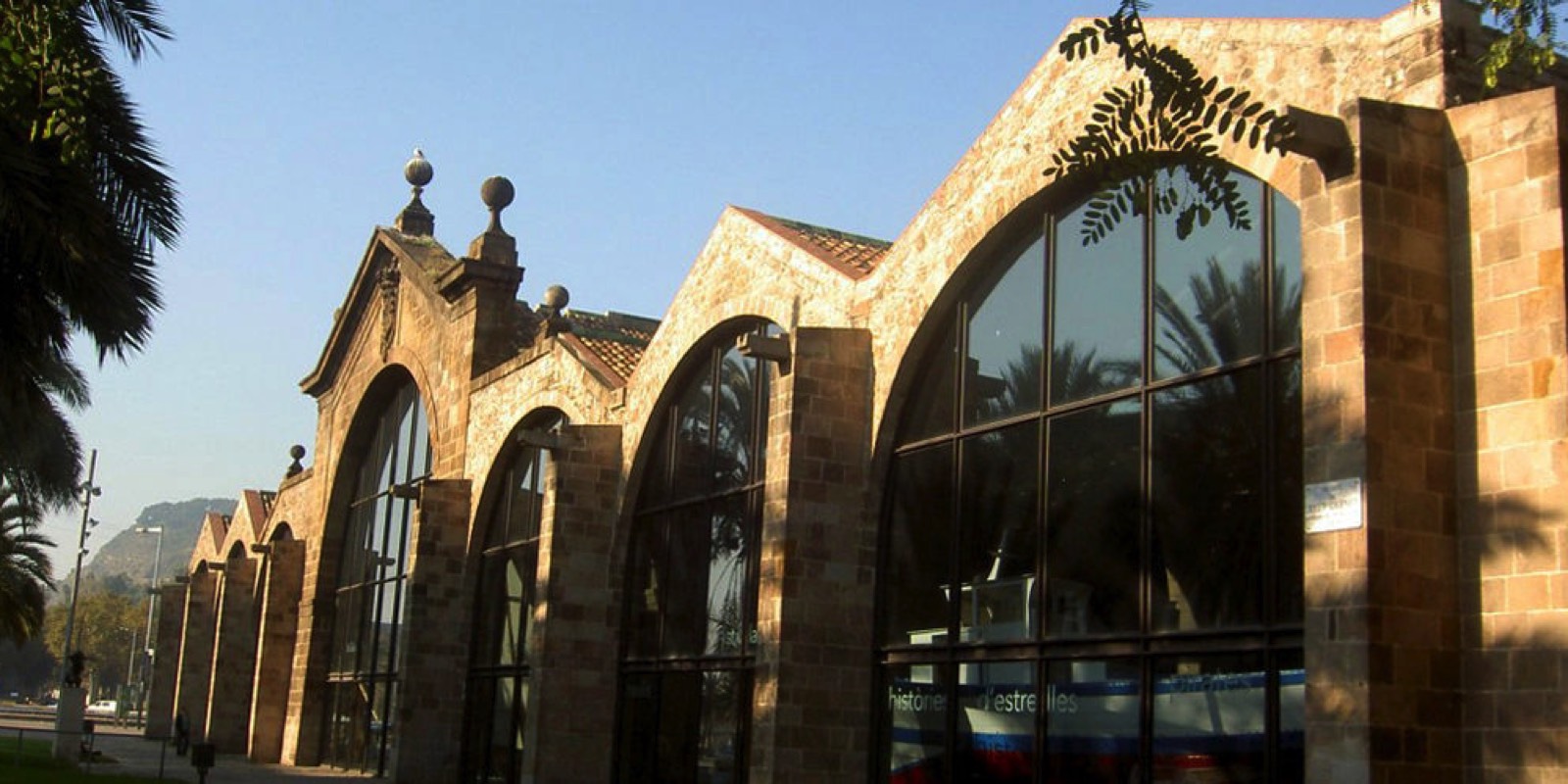

REIALS DRASSANES DE BARCELONA
Museu Marítim
La superfície de l'àmbit d'actuació és de 8.036 m2 i consisteix en set naus amb una amplada total aproximada 74,00 m. i 111,30 de llargada; la nau central (la quarta) és doble amb la mateixa llargada. Aquesta nau allotja la galera reial.
SÒL RADIANT PER CALEFACCIÓ.
La finalitat d’aquesta instal·lació es la calefacció de base que permeti mantenir durant tot el hivern una temperatura interior entre 16ºC i 18ºC dins de les GRANS NAUS. La temperatura es controla en el paviment.
Les necessitats de la Sala Comillas son de. 60 Kcal/h*m2 x 1.587 m2 = 95.220 Kcal/h.
Les necessitats de les Grans Naus son de. 40 Kcal/h*m2 x 4.400 m2 = 176.000 Kcal/h.
SISTEMA DE CLIMATITZACIÓ PER DESPLAÇAMENT PER LES GRANS NAUS.
La impulsió es fa pel sòl de les Grans Naus, mitjançant difusors metàl·lics perforats en cada pilar per a donar un cabal d’aire de aproximadament 200 m3/h per difusor, a una velocitat molt baixa. Els climatitzadors d’extracció funcionen com a recuperadors d’energia amb funcionament termodinàmic. L’energia de fred i calor esta produïda a través de la bomba de calor a 4 tubs de 550 kW.
El sistema de climatització amb recuperació termodinàmica dona una eficiència energètica superior a 3,2.

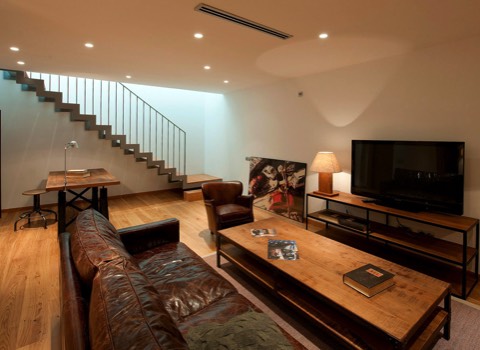

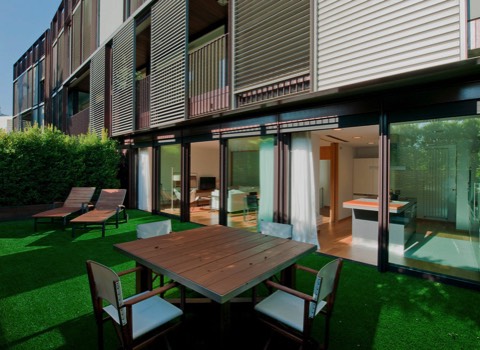

HABITATGES C. CAVALLERS
Barcelona
Projecte d’instal·lacions per a un conjunt de tres blocs d’habitatges de disseny construïts en tres fases situats al carrer Miret i Sans, cantonada amb el carrer Cavallers, a Barcelona. Es tracta de tres edificis de quatre altures amb un o dos apartaments per planta.
Instal·lació de calefacció per terra radiant combinat amb calefacció convencional de radiadors i una instal·lació de climatització amb bomba de calor inverter Daikin. Instal·lació domòtica per al control integral de l’habitatge. Instal·lació ACS mitjançant caldera d’acumulació i recolzament amb plaques solars.

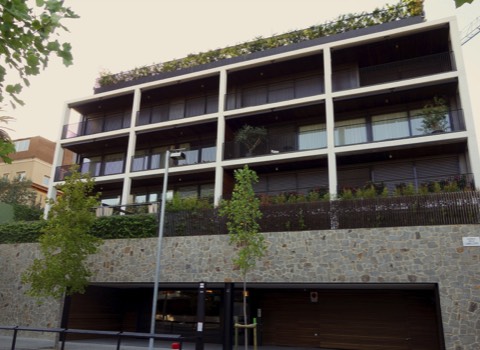

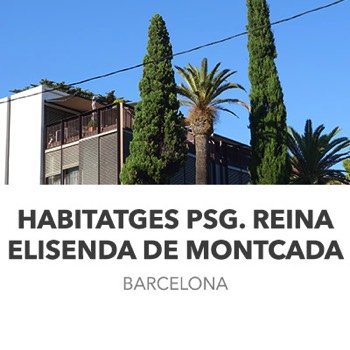

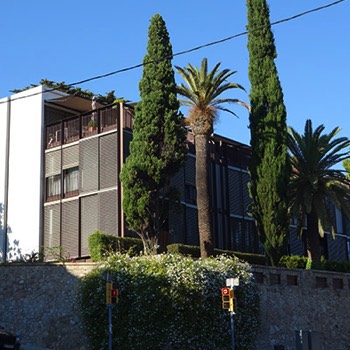

HABITATGES PSG. REINA ELISENDA DE MONTCADA
Barcelona
Es tracta d’un edifici de 14 habitatges, dues plantes d’aparcament i piscina, situat al passeig de Reina Elisenda de Montcada, del municipi de Barcelona.
L’edifici està format per dues escales A i B. Cadascuna de aquestes escales constaran de 7 habitatges, amb dos habitatges per planta a excepció de l’àtic on només hi ha un habitatge.
Instal·lació de calefacció per terra radiant combinat amb calefacció convencional de radiadors i una instal·lació de climatització amb bomba de calor inverter Daikin. Instal·lació domòtica per al control de la llum, intrusió i alarmes tècniques. Instal·lació ACS mitjançant caldera d’acumulació i recolzament amb plaques solars. Instal·lació de baixa tensió, contra incendis i telecomunicacions.

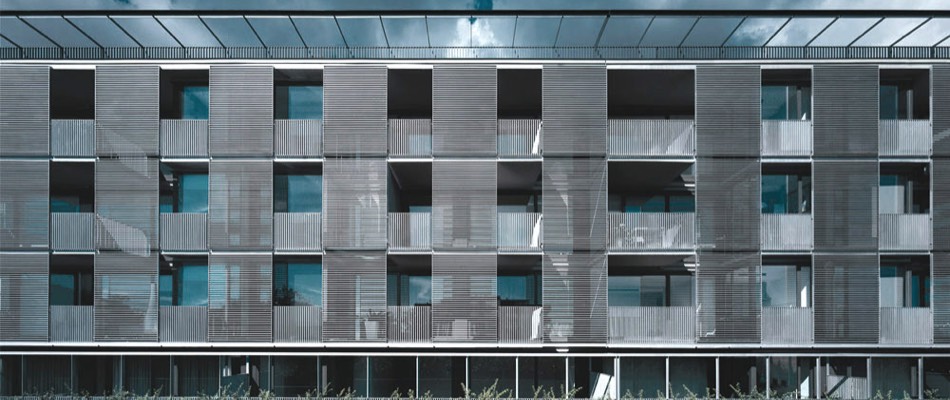

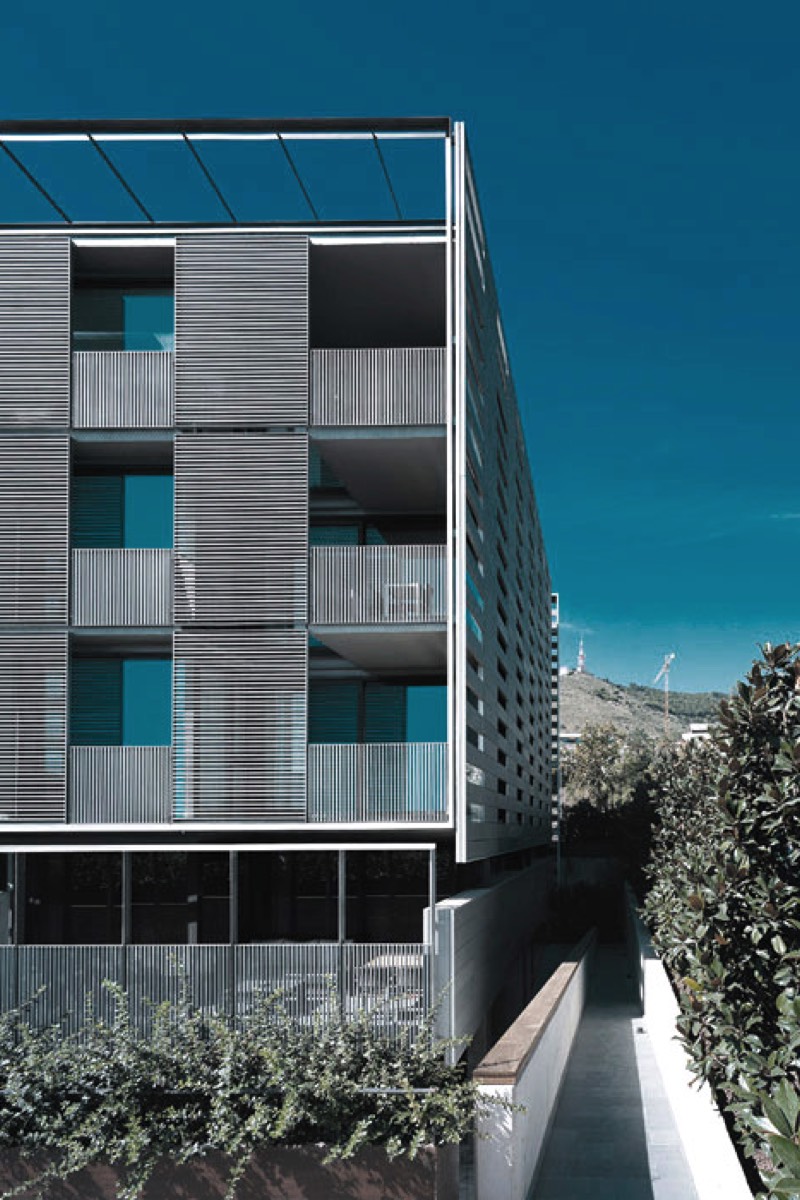

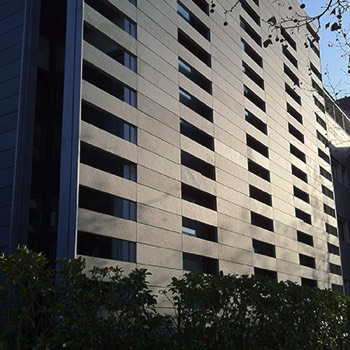

HABITATGES C. CARRERAS
Barcelona

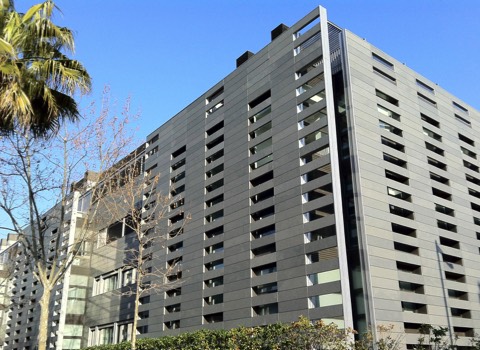

El disseny de la façana és innovador: un sistema de pedra ventilada, a manera de persiana amb làmines de pissarra, que confereix un aspecte avantguardista a l'edifici.
L'interiorisme dels habitatges s'ha personalitzat a gust de cada client, mantenint sempre uns acabats d'alta qualitat. Entre d'altres prestacions, els habitatges compten amb parquet i fusteria noble, instal·lacions totalment ocultes (incloses les de climatització), terres insonoritzats, cuines, aixetes i electrodomèstics d'alta gamma. Climatització amb sistema VRV de Daikin i calefacció per radiadors.

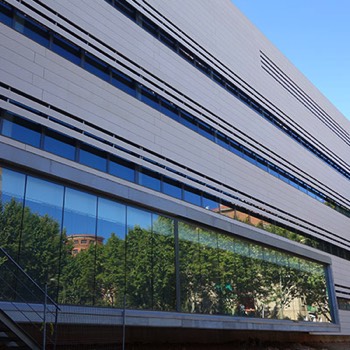

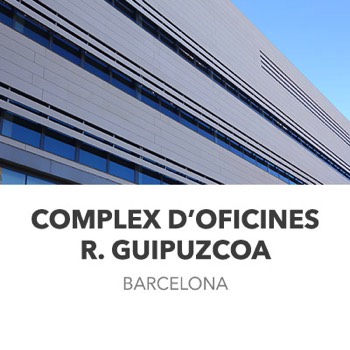

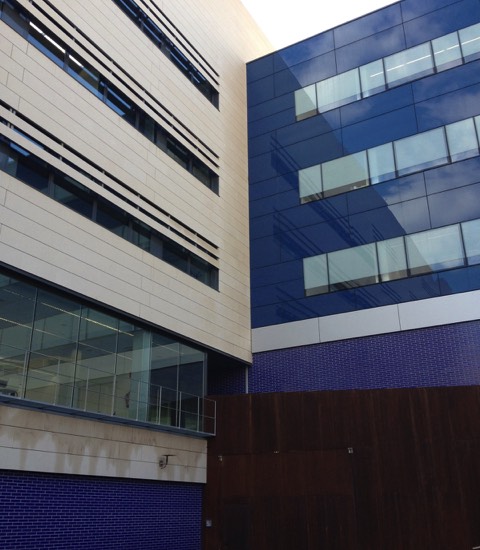

COMPLEX D'OFICINES R. GUIPUZCOA
Barcelona
Degut a la remodelació i ampliació de les instal·lacions d’un edifici públic situat a la cruïlla de la Rambla Guipúzcoa amb el carrer Selva de Mar de Barcelona, sobre un solar de 8.201,75 m2 i una superfície construïda de 11.523,74 m2 sobre rasant i 10.113,94 m2 sota rasant, donant una àrea total de 21.637,68 m2.
La instal·lació disposa de tres fonts de subministrament: companyia, grup electrogen i SAI. La potència prevista per al subministrament normal és de 1.120 kW per al grup electrogen de 910 KVAr i per als SAIS de 110 y 150 KVAr.
Per la millor eficiència energètica s’ha previst un control centralitzat de la il·luminació que permet l’encès i l’apagat, així com el control centralitzat de la climatització.
Així mateix l’edifici disposa d’una superfície de plaques solars fotovoltaiques de 290 m2 situades sobre la planta alta de l’edifici.
Les instal·lacions realitzades comprenen també la detecció d’incendis de tipus analògic, control d’accessos i les instal·lacions de veu i dades, senyals febles i megafonia.

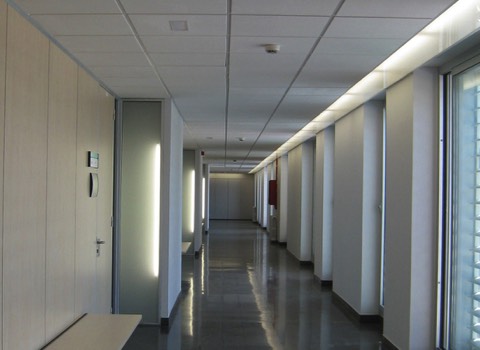

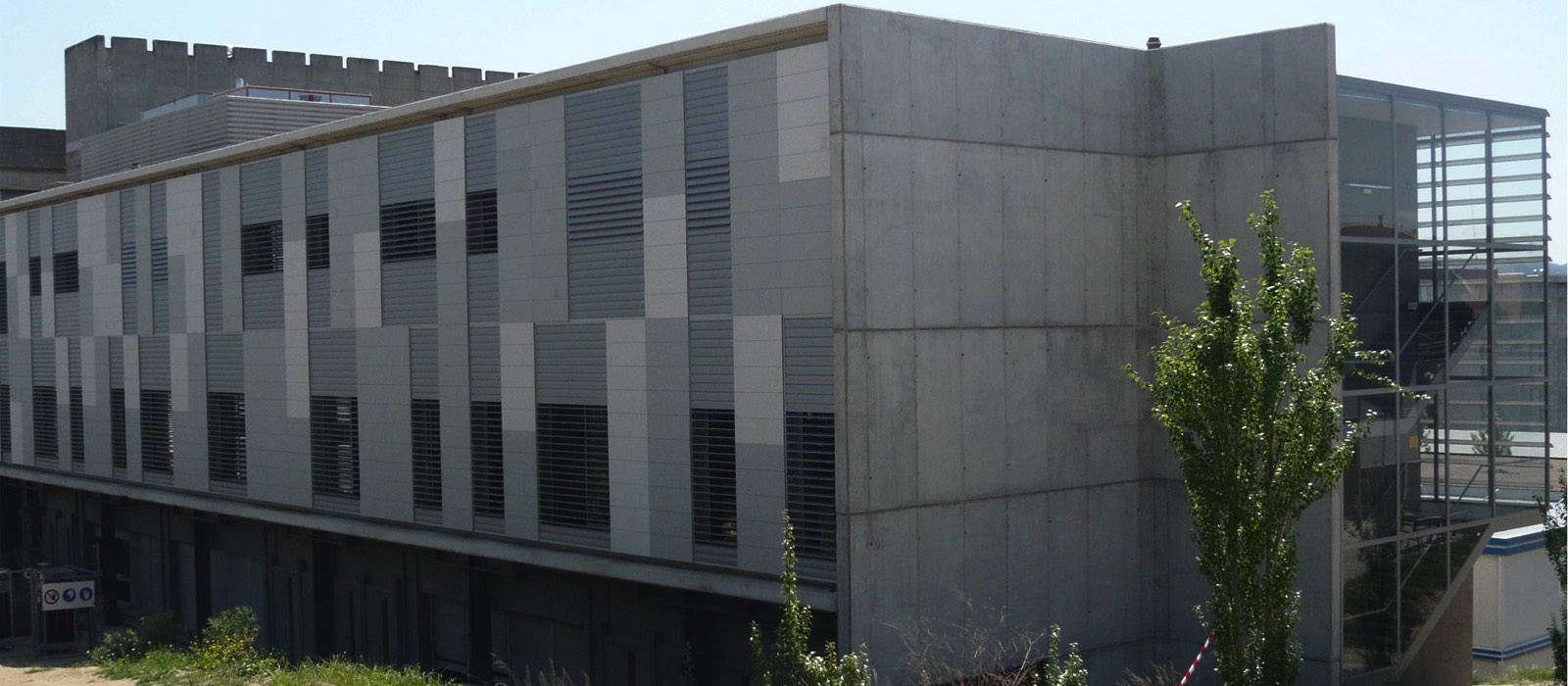

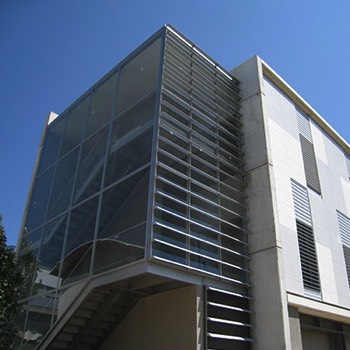

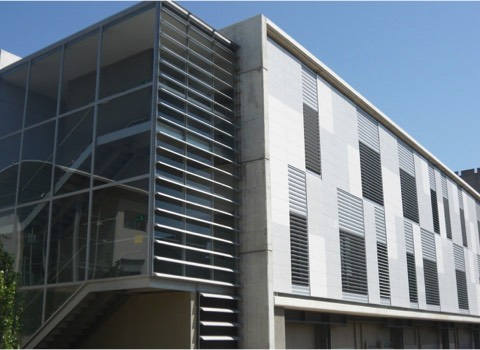

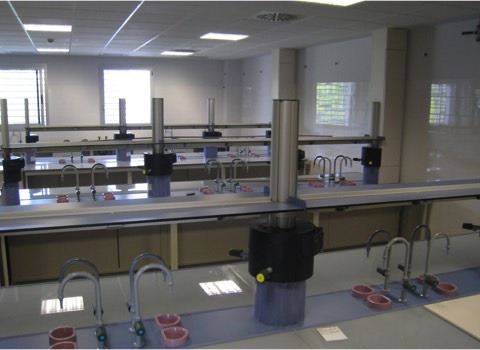

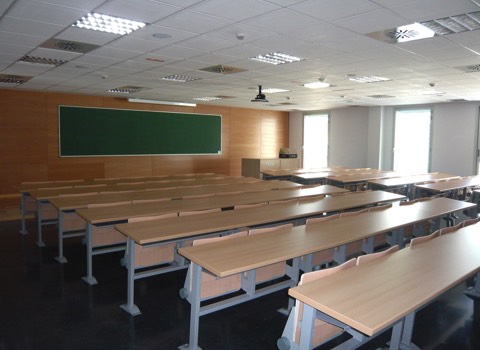

FACULTAT DE CIÈNCIES I BIOCIÈNCIES
Universitat Autònoma de Barcelona
Barcelona
Es tracta de l’ampliació d’un edifici de planta rectangular en dos noves plantes. El projecte consisteix en la superposició d’un nou cos de dos plantes amb estructura i cimentació independent que respecta la volumetria, el paral·lelisme i les alineacions existents.
L’edifici acaba amb un mur de formigó en T que integra l’escala. Exteriorment, el projecte pretén mostrar una imatge molt lleugera que contrasti amb les grans peces monolítiques de formigó presents en el campus universitari.
L’estructura es compon de pòrtics metàl·lics paral·lels a les façanes Nord i Sud. Entre els pòrtics es col·loquen plaques alveolars de 40 cm de canto i 14,60 m de longitud, la part final s’acaba amb un mur de formigó en T, que absorbeix els esforços horitzontals de vent i sisme. Solució estructural mixta que permet eliminar els pilars interiors.

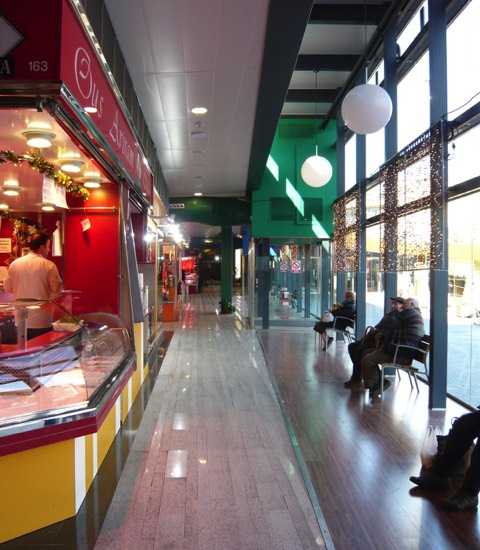

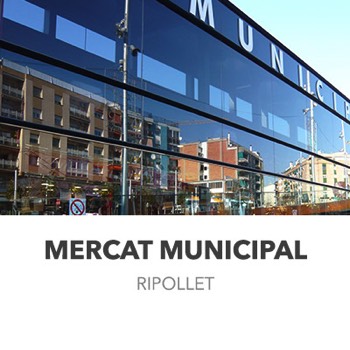

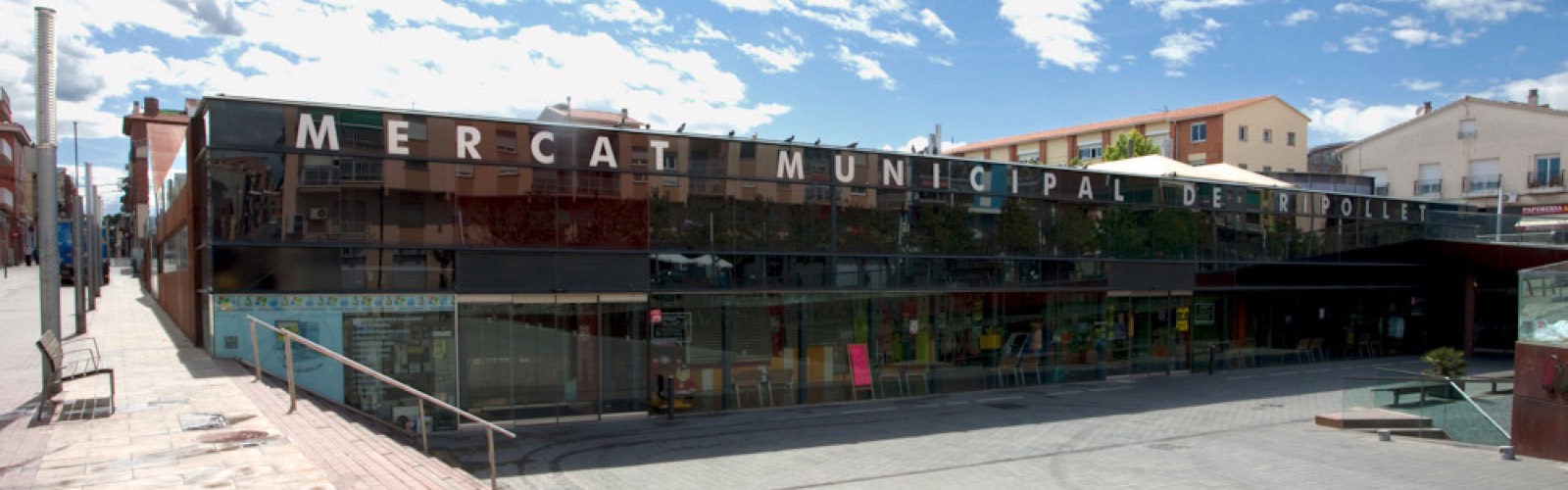

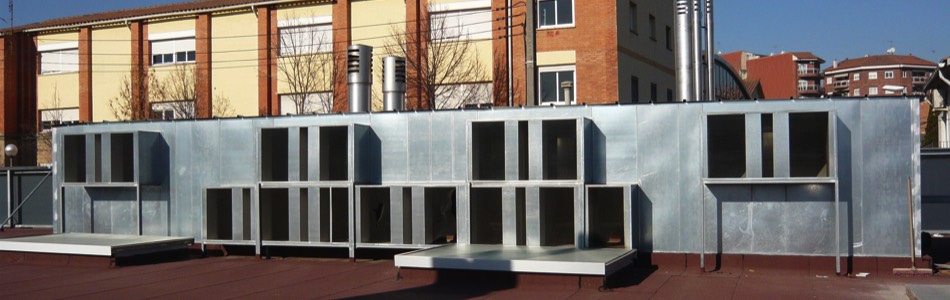

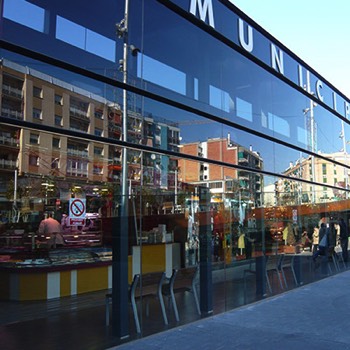

MERCAT MUNICIPAL
Ripollet
L’Ajuntament de Ripollet va decidir reformar el mercat municipal de Pere IV i es van realitzar una sèrie de modificacions en la urbanització més pròxima al Mercat Pere IV i de la millora del mateix.

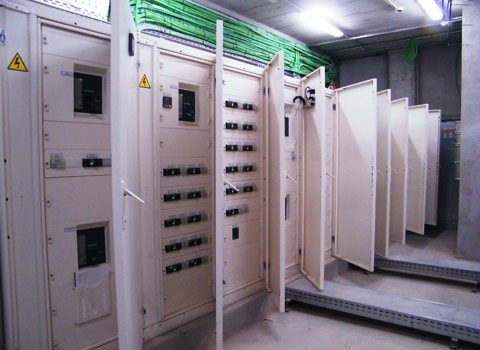

Substitució integral de les instal·lacions elèctriques per adaptar-les a la nova reglamentació, adequació dels sistemes de climatització i ventilació, tant de l’espai de venda genèric, com de les zones comunes, magatzems i espaïs tècnics, modificació i adequació de les instal·lacions de seguretat i contra incendis.

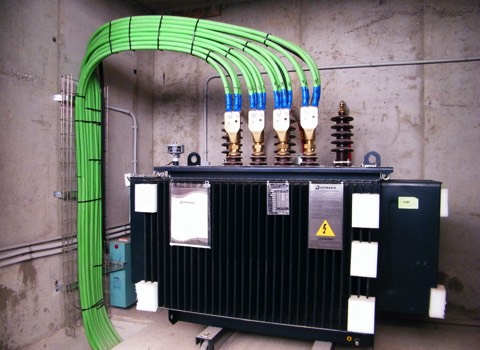

En la reforma de les instal·lacions elèctriques, es considera l’ implantació d’un centre de transformació en el recinte del mercat, per donar servei a les necessitats actuals, així com un recinte amb un generador electrogen per complimentar el REBT donat que es un espai públic. Aquest generador, a banda de permetre mantenir els sistemes de seguretat en funcionament, alimentarà una part de l’enllumenat per una evacuació segura i els equips frigorífics.
Les instal·lacions que equiparan aquest edifici seran :
· Instal·lació de lampisteria
· Instal·lació d’electricitat
· Instal·lació de climatització i ventilació
· Instal·lació d’audiovisuals
* Xarxa de veu i dades (telefonia i ordinadors)
* Megafonia
· Instal·lacions de protecció i seguretat contra incendis i anti-intrusió

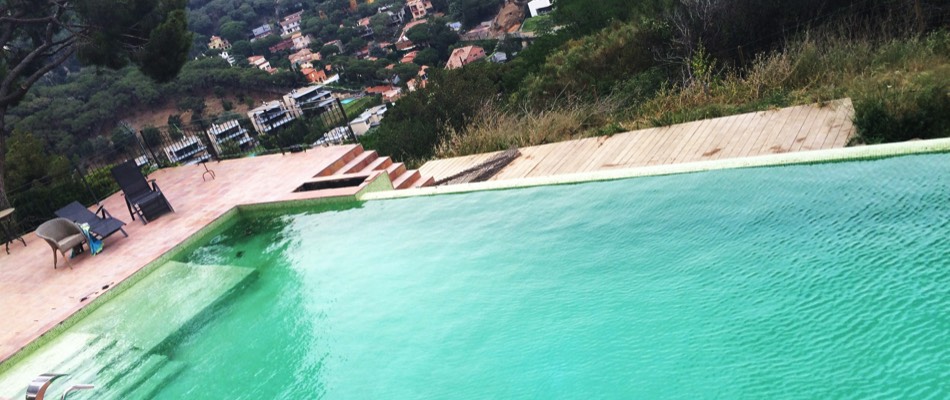

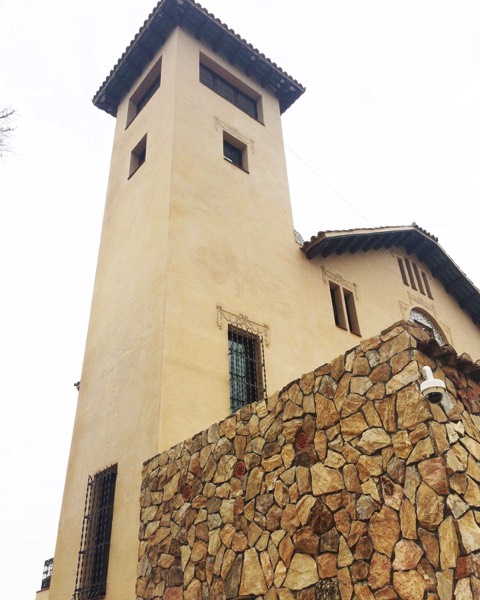

VILLA PAULA
Barcelona
La casa principal està distribuïda en 4 plantes i una torre, una casa de convidats/ guàrdia separada de la casa principal per un passadís i un garatge al mateix nivell que la carretera de Vallvidrera.
Gestió integral dels recursos hidràulics amb recuperació d’aigües grises, pluvials i tractament de fecals. Instal·lació de climatització per terra radiant calor i fred, amb deshumectació. Generació de potència mitjançant una unitat alimentada per gas amb aprofitament de calor residual. Control de zones climàtiques.
